ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

№ п/п Наименование Ед. изм. LBG-250 NG\DO LBG-350 NG\DO LBG-400 NG\DO LBG-500 NG\DO LBG-620 NG\DO LBG-850 NG\DO LBG-1000 NG\DO LBG-1200 NG\DO
1 Тип котла   Стальной водогрейный жаротрубный с реверсивной топкой центрального исполнения
2 Номинальная мощность кВт 250 350 400 500 620 850 1000 1200
3 Обогреваемая площадь помещения при высоте стен до 3 м м² 2500 3500 4000 5000 6200 8500 10000 12000
4 Вид топлива:
- газ   Природный газ ГОСТ 5542-87, Сжиженный газ ГОСТ 20448-80
- жидкое   Топливо дизельное ГОСТ 305-82, Керосин освети-тельный ГОСТ 4753-68, Топливо печное бытовое
5 Горелка:
- на газ   MAX Gas 350 TL MAX Gas 500 TL MAX Gas 500 TL BLU 700.1 PR TL BLU 700.1 PR TL BLU 1000.1 PR TL BLU 1200.1 PR TL BLU 1500.1 PR TL
- на жидкое топливо   MAX 30 TL MAX P 35 TL MAX P 35 TL MAIOR P- 60 TL MAIOR P- 80 TL MAIOR P- 120 TL MAIOR P- 120 TL MAIOR P- 120 TL
6 Давление газа на входе мбар 20 30 30 30 30 30 30 30
мм.вод.ст 200 300 300 300 300 300 300 300
7 Диапазон регулирования теплопроизводительности по отношению к номинальной ºС 5-95 5-95 5-95 5-95 5-95 5-95 5-95 5-95
8 КПД котла % 89-93 89-93 89-93 89-93 89-93 89-93 89-93 89-93
9 Расход топлива:
- на природном газе м³/час 28,68 40,11 48,31 57,35 71,11 97,45 117,04 144,94
- на пропан-бутане кг/час 21,05 29,44 33,7 42,11 52,21 71,55 85,92 100,93
- на жидком топливе кг/час 22 30 33 42 53 72 85 102
10 Диапазон разряжения за котлом Па 3-30 3-30 3-30 3-30 3-30 3-30 3-30 3-30
мм.вод.ст 0,3-3,0 0,3-3,0 0,3-3,0 0,3-3,0 0,3-3,0 0,3-3,0 0,3-3,0 0,3-3,0
11 Температура продуктов сгорания на выходе из котла не менее:
на газе ºС 185 183 183 185 185 184 185 185
на жидком топливе ºС 188 186 186 188 188 187 188 188
12 Аэродинамическое сопротивление мбар 2,0 2,9 4,7 4,2 6,4 7,2 4,0 6,2
13 Объем воды в котле. л 220 356 360 540 645 855 1200 1200
14 Диаметр присоединения трубопроводов (Ду – условного прохода) мм 50 65 80 80 80 100 125 125
15 Присоединительная резьба штуцера для подвода газа по ГОСТ 6357-81 (Ду) мм 20 32 32 32 40 50 50 50
16 Диаметр выхода дымовой трубы на котле мм 250 250 300 300 300 350 400 400
17 Диаметр наружной дымовой трубы (рекомендуемый) мм 250 250 300 300 320 370 420 420
18 Напряжение в электрической сети В 220/380 220/380 220/380 220/380 220/380 220/380 220/380 220/380
19 Частота электрической сети Гц 50 50 50 50 50 50 50 50
20 Потребляемая мощность горелки кВт 0,2 0,2 0,2 0,55 0,74 1,1 2,2 2,2
21 Рабочее давление в котле МПа 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5
кг/см² 5 5 5 5 5 5 5 5
22 Средняя рабочая температура теплоносителя не ниже ºС 55 55 55 55 55 55 55 55
23 Срок службы котла лет 15 15 15 15 15 15 15 15
24 Габаритные размеры котла:
- длина без горелки мм 1615 1875 1875 1946 2220 2250 2480 2480
- длина с горелкой на жид топливе мм 1875 2340 2340 2412 2775 2805 3035 3035
- длина с горелкой на газе мм 1905 2340 2340 2412 2775 2805 3035 3035
- ширина мм 900 950 950 1166 1165 1300 1450 1450
- высота мм 1145 1155 1165 1345 1345 1480 1630 1630
25 Масса котла (без воды и горелки) кг 440 550 600 855 965 1210 1845 1845
26 Спиралевидные замедлители высокотемпературных отходящих газов от процесса горения изготовленных из нержавеющей стали шт 22 28 29 35 35 50 75 75
27 Тело котла тип Цилиндрический, горизонтальный
28 Материал тела котла   Ст3
29 Утепление котла   Пенофол 10 мм
30 Грузовые петли шт 2

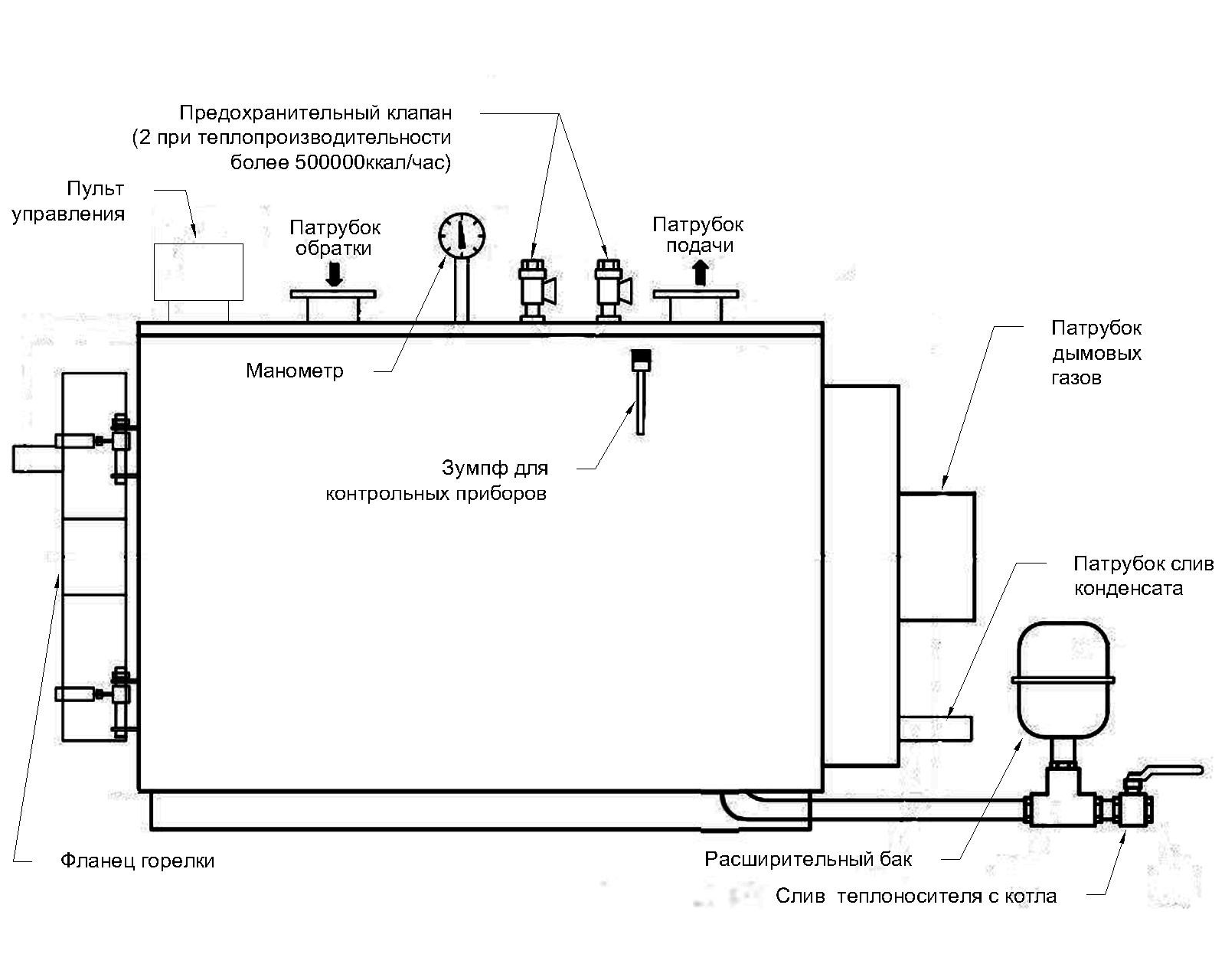

№ Наименование котла Размеры
P P1 P2 P3 P4 H H1 H2 H3 H4 L L1 L2 D D1 N N1 N2 N3 N4
мм мм мм мм мм мм мм мм мм мм мм мм мм мм мм Ду,мм in in in in
1 LBG-250 ПГ/ТД 1770 1390 460 890 420 1060 1010 920 445 445 830 780 190 165 245 50 1 3/4 1 3/4
2 LBG-350 ПГ/ТД 1850 1495 415 935 500 1140 1090 1005 490 490 900 850 190 165 245 65 1 3/4 1 3/4
3 LBG-400 ПГ/ТД 1872 1502 600 850 422 1160 1095 1015 500 500 946 890 190 190 295 80 1 3/4 1 3/4
4 LBG-500 ПГ/ТД 1940 1500 665 860 415 1340 1300 1200 605 605 1160 1110 190 190 295 80 1 3/4 1 1/4 1
5 LBG-620 ПГ/ТД 2220 1790 660 1145 415 1340 1300 1200 605 605 1160 1110 190 190 295 80 1 3/4 1 1/4 1
6 LBG-850 ПГ/ТД 2570 2050 830 1195 545 1485 1450 1350 680 680 1290 1240 190 210 350 100 1 3/4 1 1/4 1 1/4
7 LBG-1000 ПГ/ТД 2660 2125 785 1200 675 1625 1590 1490 750 750 1440 1390 190 280 400 125 1 3/4 1 1/4 1 1/2
8 LBG-1200 ПГ/ТД 2660 2125 785 1200 675 1625 1590 1490 750 750 1440 1390 190 280 400 125 1 3/4 1 1/4 1 1/2

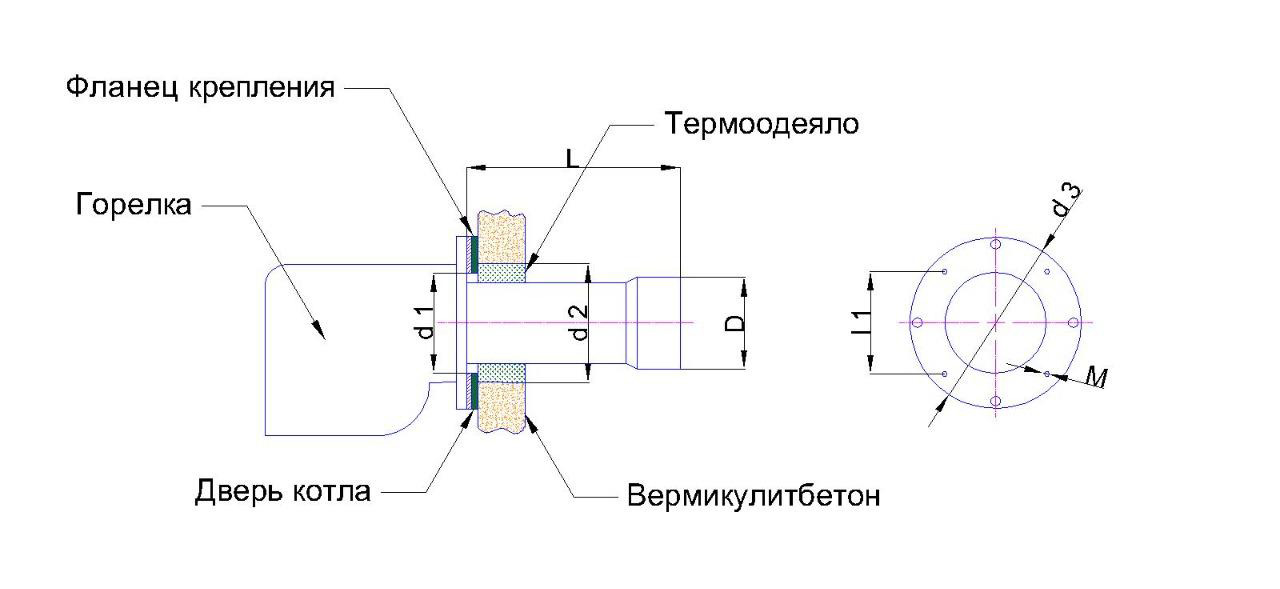

№ п/п Наименование котла Размеры
L I1 D d1 d2 d3 M
1 LBG-250 NG/DO 335 190 157 165 180 300 M8
2 LBG-350 NG/DO 335 190 157 165 180 320 M8
3 LBG-500 NG/DO 395 190 170 190 220 320 M10
4 LBG-620 NG/DO 395 190 170 190 220 320 M10
5 LBG-850 NG/DO 395 190 190 210 240 340 M10
6 LBG-1000 NG/DO 460 190 200 280 300 400 M10
